Schraubverbinder V4A, Durchmesser wählbar

Durchmesser:

ab 1,14 EURinkl. MwSt.
Der Gesamtpreis ist abhängig von der Mehrwertsteuer im jeweiligen Lieferland.

Lieferzeit:

1-3 Werktage (Ausland abweichend)

Art.Nr.:

140050

Beschreibung

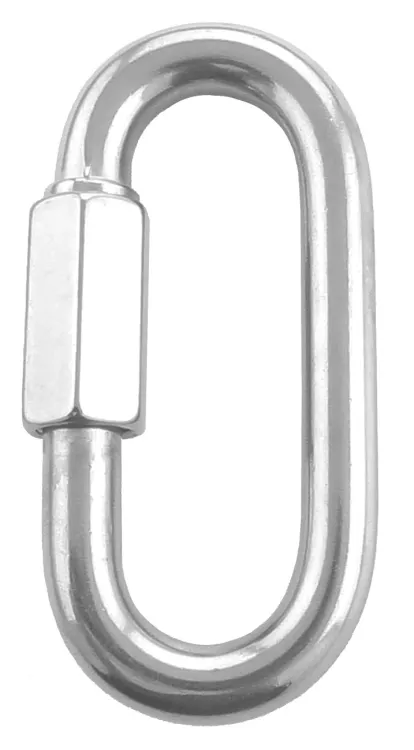

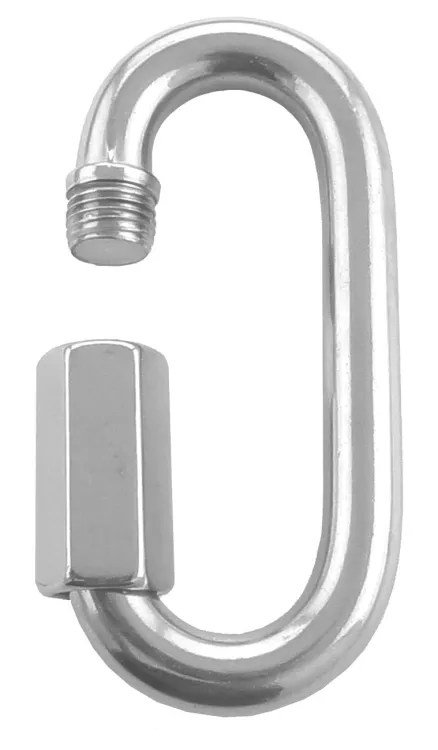

Schraubverbinder - Kettenverbinder - aus Edelstahl V4A

Werkstoff: Edelstahl V4A (AISI 316)
Süß- und Salzwasser geeignet
säurebeständig
Materialstärke wählbar

Hinweis:
- für die Kette mit Ø 4 mm ist nur der Schraubverbinder mit Ø 3 mm passend (Ø 4 mm passt nicht)
- für die Kette mit Ø 5 mm ist nur der Schraubverbinder mit Ø 4 mm passend (Ø 5 mm passt nicht)
- für die Kette mit Ø 6 mm ist nur der Schraubverbinder mit Ø 5 mm passend (Ø 6 mm passt nicht)
- für die Kette mit Ø 7 mm ist nur der Schraubverbinder mit Ø 6 mm passend (Ø 8 mm passt nicht)

Schraubverbinder aus Edelstahl

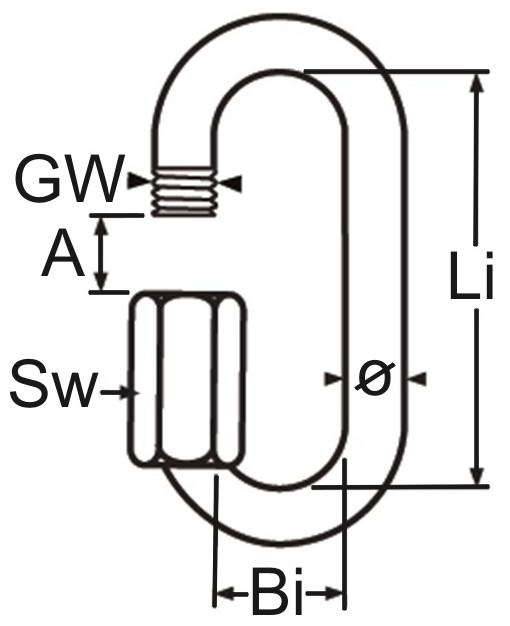

Maße und Bruchlast der Edelstahl-Schraubverbinder:

Ø 3 mm: Bi = 9 mm, Li = 26 mm, A = 4,3 mm, Sw = 6, GW = M5, Bruchlast ca. 360 kg
Ø 4 mm: Bi = 12 mm, Li = 34 mm, A = 6,0 mm, Sw = 8, GW = M6, Bruchlast ca. 500 kg
Ø 5 mm: Bi = 13 mm, Li = 39 mm, A = 7,0 mm, Sw = 9, GW = M7, Bruchlast ca. 790 kg
Ø 6 mm: Bi = 15 mm, Li = 45 mm, A = 7,5 mm, Sw = 10, GW = M9, Bruchlast ca. 1130 kg
Ø 8 mm: Bi = 18 mm, Li = 59 mm, A = 11,0 mm, Sw = 13, GW = M11, Bruchlast ca. 2000 kg
Ø 10 mm: Bi = 21 mm, Li = 70 mm, A = 12,0 mm, Sw = 15, GW = M13, Bruchlast ca. 3100 kg
